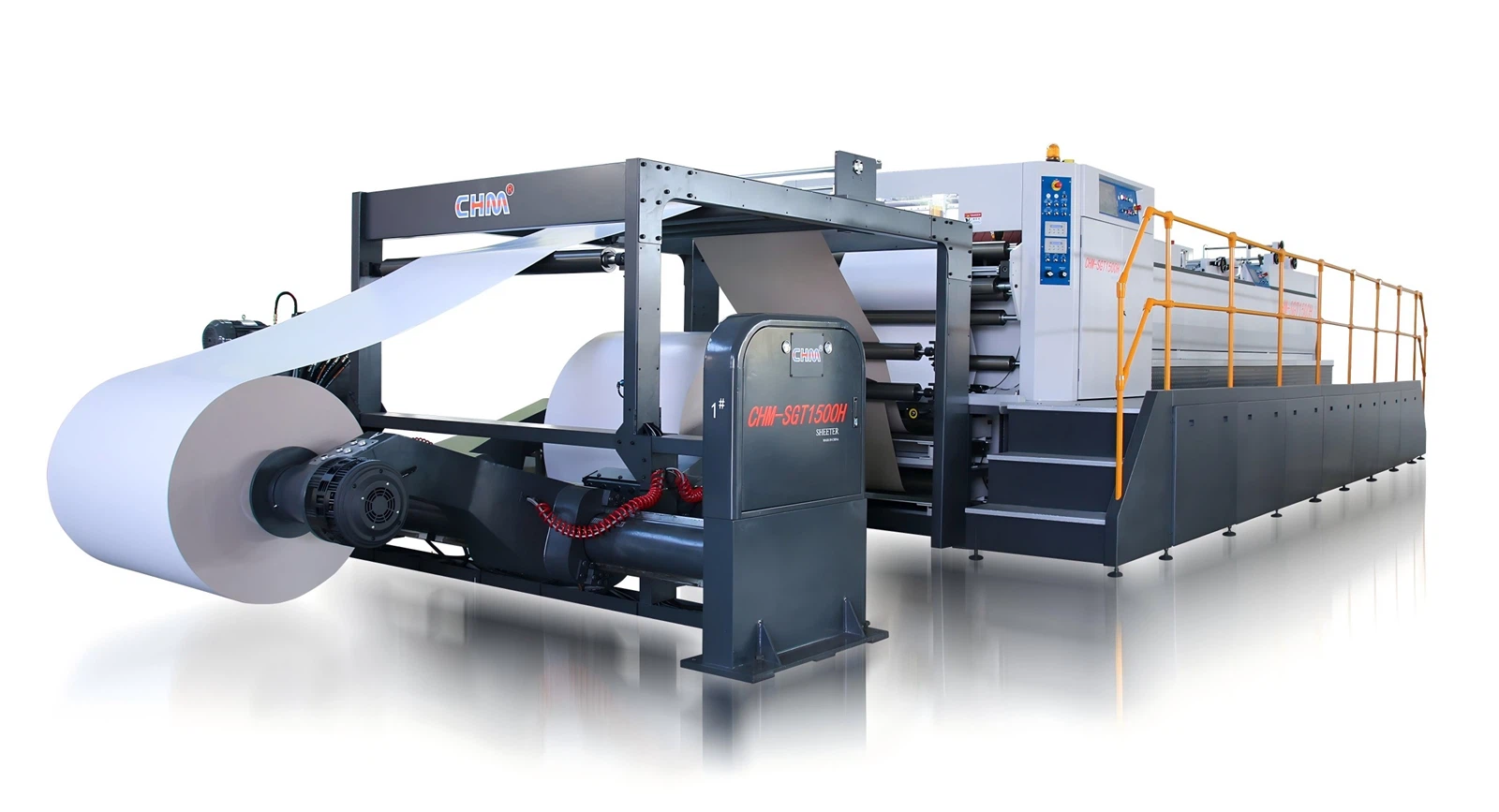

SGT-1500H Coupe-mouches synchronisé de haute précision

SGT-1500H Coupe-mouches synchronisé de haute précision

La laminoir à mouches synchronisées de haute précision CHM-SGT1500H, avec système de refendage automatique, offre des coupes nettes et sans fibres avec des précisions dimensionnelles élevées. Idéal pour le papier cartonné, le papier d'art, le papier kraft et le papier ou carton d'emballage, etc.

Envoyez demande

Présentation du produit

La laminoir à double couteau de la série CHM-SGT adopte une conception avancée de cylindres à double couteau rotatif qui sont entraînés directement par un servomoteur AC haute puissance avec une grande précision et une coupe nette. La précision de coupe peut atteindre ±0,5 mm. Adoptez un servomoteur CT haute puissance avancé pour contrôler les doubles lames, ce qui peut éliminer efficacement la laine de papier. Les commandes à écran tactile fonctionnent conjointement avec un automate Siemens.

Paramètre de produits

Modèle	CHM-SGT1500H II
1. Type de coupe	Lame supérieure et lame inférieure rotatives
2. grammage du papier	150-1000 GSM
diamètre de la bobine	Maximum 1800mm(71")
4. Largeur finie	Maximum 1500mm(59")
5. Longueur de la feuille finie	Min.400-Max.1 700 mm
6. Nombre. de découpe de rouleaux	4 rouleaux
7. Précision de coupe	±0,5 mm
8. Max. vitesse de coupe	400 coupes/min
9. Max. vitesse de coupe	300 m/min
10. Exigence de la pression atmosphérique	0,8 MPa
11. Tension	AC380V/220Vx50Hz
12. Puissance totale :	98KW
14. Sortie	Le rendement réel dépend du matériau, du grammage du papier et du bon processus de fonctionnement.

clé de produit Détails

01.

Coupe-feuille double rotatif de haute précision

Tablier à outils supérieur et inférieur

L'adoption d'un servomoteur CT haute puissance avancé et le contrôle du coupe-vis à double peuvent éliminer efficacement les bavures de papier.

02.

Support de détente

1)Diamètre maximum de la bobine : 1 800 mm (71")

2)Largeur maximale de la bobine : 1 500 mm (59 ")

3)Largeur minimale de la bobine

4) Taille du noyau

5)HYD. Conduite

6) Le bras de clip avance ou recule entraîné par HYD

7) Clip bras vers le haut ou vers le bas entraîné par HYD

8)Système de freinage pneumatique

9) Rouleau de danse avec support associé

03.

système de jogging automatique

1)Tapez

Support de papier électrique, il peut descendre automatiquement lorsque le papier s'empile jusqu'à une certaine hauteur.

2) Hauteur de la pile de papier : Max. 1 700 mm (66,9 po)

3)Taille du papier fini :

W=1500mm(59")

L=1700mm(66,9")

4)Poids de l'empileur : 2500 kg

5) Jogge : joggeur de type dynamique pour l'avant

et les deux côtés ; hayon réglable

04.

Système de refendage central et de collecte des bords des déchets

1) Le style

Couteau à refendre réglable et tube d'échappement pour le bord des déchets

les deux côtés

2) Découpeuse supérieure

Réglable vers le haut ou vers le bas, la largeur de refendage peut être ajustée manuellement

3) Découpeuse inférieure

La découpeuse est fixe, la largeur de refendage peut être ajustée manuellement

4)Moulin à vent : entraîné par un moteur de 5,5 kw

5)Tuyau de collecte de type Y pour le bord des déchets

technologies clés du produit

05.

Système de convoyeur de papier

1)Tapez :

Convoyage horizontal à plusieurs étages pour comptage

et empiler facilement

2) La première étape de transport

Pour séparer rapidement le papier à découper

3) La deuxième étape de transport

Pour transporter du papier comme une forme de carreau à vitesse lente, simple

ou liaison agissant en contrôle

4) La courroie de décélération de puissance est adoptée pour éviter les impacts violents lors du processus d'empilement du papier à des vitesses différentielles élevées et faibles de déplacement du papier. Il a un bon effet sur du papier facile à gratter sans aucune trace ni point lumineux.

06.

Dispositif de comptage automatique et d'insertion d'étiquettes

1)Tapez

Insérer après avoir compté avec précision

2)Fonction

A, après avoir saisi le nombre de morceaux de papier dans l'IHM,

alors il peut fonctionner selon les exigences.

B, recharger le produit défectueux
